Come ottenere un equilibrio dinamico per gli ingranaggi di precisione?

Il raggiungimento dell'equilibrio dinamico per gli ingranaggi di precisione è un aspetto fondamentale nella produzione e nell'applicazione di questi componenti meccanici essenziali. Come fornitore di attrezzature per lo spur di precisione rispettabile, capisco il significato di questo processo e il suo impatto sulle prestazioni e sulla longevità degli ingranaggi. In questo blog, approfondirò i vari metodi e considerazioni per raggiungere l'equilibrio dinamico negli ingranaggi di precisione.

Comprensione dell'equilibrio dinamico negli ingranaggi di precisione

Prima di esplorare come raggiungere l'equilibrio dinamico, è importante capire cosa significhi. L'equilibrio dinamico si riferisce allo stato in cui la massa rotante di un ingranaggio è distribuita uniformemente attorno al suo asse di rotazione. Quando un ingranaggio è bilanciato dinamicamente, ruota senza intoppi senza causare vibrazioni eccessive, rumore o usura prematura. Ciò è cruciale in applicazioni ad alta velocità in cui anche il minimo squilibrio può portare a problemi significativi.

Lo squilibrio negli ingranaggi di sperone di precisione può verificarsi a causa di vari fattori. Tolleranze di produzione, disomogeneità del materiale e lavorazione irregolare possono contribuire a una distribuzione irregolare della massa. Ad esempio, se i denti di un ingranaggio non vengono tagliati uniformemente o se ci sono piccoli vuoti o inclusioni nel materiale del cambio, può provocare uno squilibrio.

Le conseguenze degli ingranaggi di sperone di precisione squilibrati

Gli ingranaggi di spur di precisione squilibrati possono avere diverse conseguenze negative. Vibrazioni eccessive generate da un ingranaggio sbilanciato possono portare ad un aumento delle sollecitazioni sull'ingranaggio stesso e su altri componenti nel sistema. Ciò può causare usura prematura e fallimento dei denti degli ingranaggi, dei cuscinetti e di altre parti correlate. Inoltre, le vibrazioni possono anche produrre un rumore indesiderato, che non è solo un fastidio ma può anche essere un'indicazione di un potenziale problema nel sistema.

In applicazioni ad alta velocità, come nelle trasmissioni aerospaziali o automobilistiche, le conseguenze di un attrezzatura squilibrata possono essere ancora più gravi. Le vibrazioni possono far perdere il contatto con l'attrezzatura con l'accoppiamento, portando a una perdita di efficienza di trasmissione della potenza e guasto potenzialmente catastrofico.

Metodi per raggiungere l'equilibrio dinamico

1. Considerazioni sulla progettazione e produzione

• Selezione del materiale: Scegliere i materiali di alta qualità e omogenei sono il primo passo per raggiungere l'equilibrio dinamico. I materiali con densità e proprietà coerenti assicurano che la massa sia distribuita uniformemente su tutta la marcia. Ad esempio, l'uso di acciaio forgiato con una struttura a grana uniforme può ridurre al minimo le possibilità di squilibri correlati al materiale.
• Lavorazione di precisione: I processi di lavorazione ad alta precisione sono essenziali per produrre ingranaggi con dimensioni accurate e denti uniformi. Computer - Numerical - Control (CNC) La lavorazione consente tolleranze strette, garantendo che ogni dente sia tagliato alle specifiche esatte. Questo aiuta a mantenere l'equilibrio dell'attrezzatura. Ad esempio, l'uso di tecniche di macinazione avanzata può ottenere superfici dei denti estremamente lisce, riducendo la probabilità di squilibri causati da profili di denti irregolari.
• Design simmetrico: Progettare l'attrezzatura pensando alla simmetria può anche contribuire all'equilibrio dinamico. È più probabile che un ingranaggio con una forma simmetrica attorno al suo asse di rotazione sia bilanciato. Ciò può comportare la progettazione della marcia con denti spaziati uniformemente e un mozzo bilanciato.

2. procedure di bilanciamento

• Bilanciamento statico: Il bilanciamento statico è il passo iniziale nel processo di bilanciamento. Implica il posizionamento dell'ingranaggio su un asse orizzontale e permettendolo di riposare. Se la marcia non è bilanciata, il lato più pesante ruoterà sul fondo. Il materiale può quindi essere rimosso dal lato più pesante, perforando piccoli fori o macinando, fino a quando la marcia rimane in posizione neutra. Tuttavia, il bilanciamento statico spiega solo lo squilibrio in un piano e non è sufficiente per applicazioni ad alta velocità.
• Bilanciamento dinamico: Il bilanciamento dinamico è un metodo più completo che tiene conto dello squilibrio in più piani. In questo processo, l'ingranaggio è montato su una macchina di bilanciamento, che ruota l'ingranaggio ad alta velocità e misura le vibrazioni. La macchina calcola quindi la quantità e la posizione dello squilibrio. Sulla base di queste misurazioni, il materiale può essere aggiunto o rimosso da posizioni specifiche sull'ingranaggio per raggiungere l'equilibrio. Ad esempio, in alcuni casi, piccoli pesi possono essere attaccati all'ingranaggio per contrastare lo squilibrio.

Controllo e test di qualità

Una volta che gli ingranaggi sono fabbricati e bilanciati, sono necessarie rigorose procedure di controllo e test di qualità per garantire che l'equilibrio dinamico sia stato raggiunto. Ciò può comportare l'utilizzo di apparecchiature di misurazione avanzate, come profili laser e sensori di vibrazione. Questi strumenti possono rilevare anche le minime deviazioni dall'equilibrio desiderato e consentire un'azione correttiva da intraprendere.

Sono anche importanti test regolari degli ingranaggi nell'ambiente operativo reale. Ciò può aiutare a identificare eventuali problemi che possono sorgere a causa di fattori come cambiamenti di temperatura, usura o disallineamento. Monitorando le prestazioni degli ingranaggi nel tempo, è possibile effettuare regolazioni per mantenere l'equilibrio dinamico.

Il ruolo degli ingranaggi di precisione in diversi settori

Gli ingranaggi di precisione sono ampiamente utilizzati in vari settori e raggiungere l'equilibrio dinamico è cruciale in ciascuna di queste applicazioni.

1. Industria automobilistica

Nelle trasmissioni automobilistiche, gli ingranaggi di precisione svolgono un ruolo vitale nella trasmissione di potenza. L'equilibrio dinamico è essenziale per garantire un funzionamento regolare, ridurre il rumore e migliorare l'efficienza del carburante. Un ingranaggio squilibrato in una trasmissione automobilistica può causare un cambio approssimativo, un aumento dell'usura dei componenti di trasmissione e una diminuzione delle prestazioni complessive.Attrezzatura da spur di precisionesono spesso utilizzati nell'unità finale delle trasmissioni automobilistiche, in cui i requisiti di coppia ad alta velocità e ad alta coppia richiedono un ingranaggio ben bilanciato.

2. Industria aerospaziale

Nel settore aerospaziale, l'affidabilità e le prestazioni degli ingranaggi di precisione sono della massima importanza. Questi ingranaggi sono utilizzati in vari sistemi di aeromobili, come nel meccanismo di carrello di atterraggio e nelle trasmissioni del motore. Raggiungere l'equilibrio dinamico è fondamentale per garantire la sicurezza e l'efficienza di questi sistemi. Qualsiasi squilibrio in un marcia utilizzato in un aereo può portare a vibrazioni che possono influire sulla stabilità dell'aeromobile e potenzialmente causare un fallimento catastrofico.

3. Macchine industriali

Nei macchinari industriali, gli ingranaggi di precisione vengono utilizzati in una vasta gamma di applicazioni, dai sistemi di trasporto a attrezzature di produzione pesante. L'equilibrio dinamico è necessario per garantire il funzionamento regolare di queste macchine e per ridurre al minimo i tempi di inattività a causa dei guasti degli ingranaggi. Ad esempio, in un impianto di produzione su larga scala, un attrezzatura squilibrata in un sistema di trasporto può causare tremare il trasportatore, portando a danni al prodotto e ridotta produttività.

Confronto con gli ingranaggi elicoidali

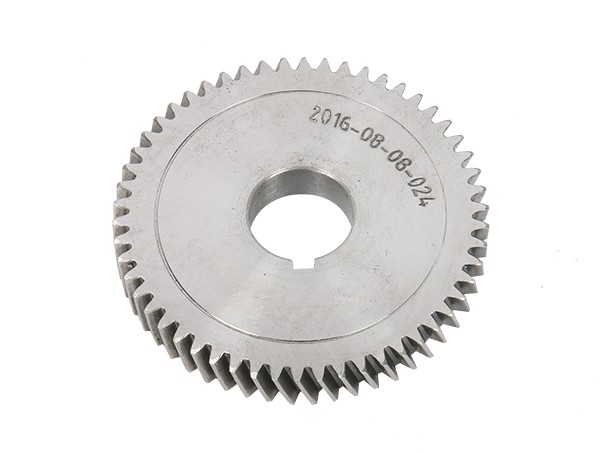

Mentre gli ingranaggi di Precision Spur hanno i loro vantaggi, vale la pena confrontarli conAttrezzatura elicoidaleEAttrezzatura elicoidale. Gli ingranaggi elicoidali hanno un profilo elicoidale, che consente un coinvolgimento più graduale tra i denti rispetto agli ingranaggi speroni. Ciò si traduce in un funzionamento più fluido e livelli di rumore più bassi. Tuttavia, raggiungere l'equilibrio dinamico negli ingranaggi elicoidali può essere più complesso a causa della loro forma elicoidale.

Il design elicoidale dei denti degli ingranaggi elicoidali può introdurre ulteriori fattori che devono essere considerati nel processo di bilanciamento. Ad esempio, l'angolo dell'elica può influire sulla distribuzione delle forze e l'equilibrio dell'ingranaggio. Tuttavia, entrambi i tipi di marcia richiedono un'attenta attenzione all'equilibrio dinamico per garantire prestazioni ottimali.

Conclusione

Il raggiungimento di un equilibrio dinamico per gli ingranaggi di spur di precisione è un processo a più sfaccettatura che comporta un'attenta progettazione, produzione ad alta precisione e test rigorosi. Come fornitore di attrezzature per speroni di precisione, mi impegno a fornire ingranaggi di alta qualità che soddisfano i più severi standard di equilibrio dinamico. Comprendendo l'importanza dell'equilibrio dinamico e dell'implementazione dei metodi appropriati, possiamo garantire che i nostri ingranaggi funzionino in modo affidabile in una vasta gamma di applicazioni.

Se hai bisogno di ingranaggi per speroni di precisione o hai domande riguardanti l'equilibrio dinamico o le prestazioni degli attrezzi, ti incoraggio a contattarci per appalti e ulteriori discussioni. Siamo qui per fornirti le migliori soluzioni per le tue esigenze specifiche.

Riferimenti

• Budynas, RG e Nisbett, JK (2011). Design di ingegneria meccanica di Shigley. McGraw - Hill.
• Townsend, DP (2005). Manuale degli attrezzi di Dudley. CRC Press.
• Maitra, S. (2008). Manuale di progettazione e produzione di attrezzi pratici. Elsevier.
