Qual è il metodo di controllo della velocità di un motore a tre fasi CA?

Come fornitore di motori in tre fasi AC, incontro spesso clienti che sono curiosi dei metodi di controllo della velocità di questi motori. In questo post sul blog, approfondirò le varie tecniche di controllo della velocità per i motori a tre fasi AC, spiegando i loro principi, vantaggi e svantaggi.

1. Metodo di azionamento a frequenza variabile (VFD)

Uno dei modi più popolari ed efficaci per controllare la velocità di un motore trifase CA è attraverso un'unità di frequenza variabile (VFD). Un VFD funziona variando la frequenza e la tensione fornite al motore. Secondo la formula di velocità sincrona di un motore CA, (n_s = \ frac {120f} {p}), dove (n_s) è la velocità sincrona nelle rivoluzioni al minuto (rpm), (f) è la frequenza dell'alimentazione e (p) è il numero di poli del motore. Modificando la frequenza (F), possiamo regolare direttamente la velocità sincrona del motore e quindi la velocità operativa.

Vantaggi di VFD:

• Gamma di velocità ampia: I VFD possono fornire una vasta gamma di controllo della velocità, da velocità molto basse alla velocità nominale del motore. Ciò li rende adatti per applicazioni che richiedono una regolazione precisa della velocità, come nastri trasportatori, pompe e ventole.
• Efficienza energetica: Regolando la velocità del motore per soddisfare i requisiti di carico, i VFD possono ridurre significativamente il consumo di energia. Ad esempio, in un sistema di pompaggio, se la domanda di portata diminuisce, il VFD può ridurre la velocità del motore, che a sua volta riduce il consumo di energia.
• Soft Start and Stop: I VFD consentono l'accelerazione e la decelerazione fluide del motore, riducendo la sollecitazione meccanica sul motore e le apparecchiature collegate. Ciò può estendere la durata della durata del motore e di altri componenti.

Svantaggi di VFD:

• Costo più elevato: I VFD sono relativamente costosi rispetto ad altri metodi di controllo della velocità. L'investimento iniziale include il costo dell'unità stessa, l'installazione e potenziali apparecchiature aggiuntive come i filtri armonici.
• Complessità: VFDS richiedono una programmazione e una configurazione adeguate per funzionare correttamente. Le impostazioni improprie possono comportare danni al motore o funzionamento inefficiente. Inoltre, i VFD generano armoniche, che possono causare interferenze con altre apparecchiature elettriche nel sistema.

Se sei interessato al nostroMotore a tre fasi AC generale, che può essere effettivamente controllato da un VFD, non esitare a contattarci per maggiori dettagli.

2. Metodo che cambia il polo

Il metodo che cambia il polo prevede la modifica del numero di poli nell'avvolgimento del motore. Come menzionato nella formula di velocità sincrona (n_s = \ frac {120f} {p}), la modifica del numero di poli (P) cambierà la velocità sincrona del motore. Questo metodo si ottiene utilizzando una speciale progettazione di avvolgimenti per motori che consente diverse configurazioni di polo.

Vantaggi del cambiamento del polo:

• Semplice e affidabile: Il cambiamento del polo è un metodo di controllo della velocità relativamente semplice e affidabile. Non richiede ulteriori apparecchiature di controllo complesse come VFD.
• Alta efficienza: Poiché non esiste un'ulteriore apparecchiatura di conversione di potenza, il motore funziona con elevata efficienza ad ogni configurazione del polo.

Svantaggi del cambiamento del polo:

• Passi di velocità limitati: La modifica dell'asta può fornire solo alcune impostazioni di velocità discrete. Ad esempio, un motore può essere progettato per funzionare a due o tre velocità diverse modificando la configurazione del polo. Ciò non è adatto per applicazioni che richiedono una regolazione a velocità continua.
• Complessità del design del motore: Il motore deve essere appositamente progettato per il cambiamento del polo, il che aumenta i costi di produzione e la complessità.

NostroMotore a tre fasi da 4 poti ACPuò essere progettato con la funzione che cambia polo. Se hai requisiti per tali motori, possiamo fornire soluzioni personalizzate.

3. Metodo di controllo dello slittamento

Il metodo di controllo dello slittamento si basa sul fatto che la velocità effettiva di un motore a induzione CA è leggermente inferiore alla velocità sincrona e la differenza è chiamata slittamento. Regolando lo slittamento, possiamo controllare la velocità del motore. Ciò può essere ottenuto attraverso metodi come il controllo della resistenza al rotore e il controllo della tensione dello statore.

Controllo della resistenza al rotore

In un motore a induzione del rotore della ferita, è possibile aggiungere resistori esterni al circuito del rotore. Modificando il valore della resistenza del rotore, il slittamento del motore può essere regolato e quindi la velocità del motore.

Vantaggi del controllo della resistenza al rotore:

• Semplice ed economico: Questo metodo è relativamente semplice e non richiede costose apparecchiature di controllo. È adatto per alcune applicazioni a basso costo.

Svantaggi del controllo della resistenza al rotore:

• Bassa efficienza: All'aumentare della resistenza al rotore, viene dissipata una maggiore potenza nei resistori, con conseguente minore efficienza del motore. Questo metodo non è adatto per applicazioni di funzionamento continuo ad alta potenza o a lungo termine.

Controllo della tensione dello statore

Regolando la tensione dello statore fornita al motore, lo slittamento può anche essere modificato. Quando la tensione dello statore è ridotta, la coppia del motore diminuisce e lo slittamento aumenta, con conseguente velocità del motore inferiore.

Vantaggi del controllo della tensione dello statore:

• Controllo semplice: È un metodo di controllo relativamente semplice che può essere implementato utilizzando un autotrasformatore variabile o un controller di tensione a stato solido.

Svantaggi del controllo della tensione dello statore:

• Gamma di velocità limitata: Il controllo della tensione dello statore può fornire solo un intervallo di velocità limitato e il motore può sperimentare instabilità a basse velocità.

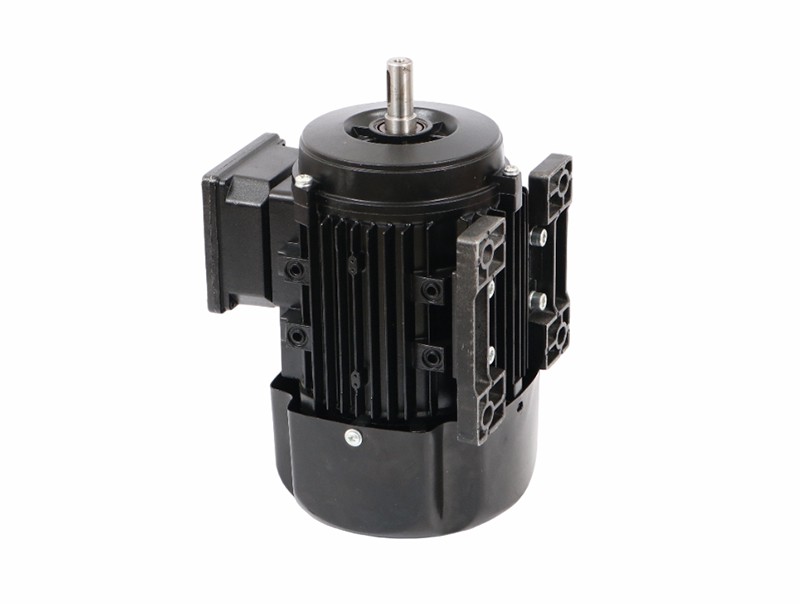

NostroMotore standard a tre fasi CApuò essere utilizzato con metodi di controllo a slittamento in alcune applicazioni specifiche. Se vuoi saperne di più su come questi metodi possono essere applicati ai nostri motori, siamo qui per aiutarti.

4. Metodo di controllo a cascata

Il metodo di controllo a cascata prevede il collegamento di due o più motori in cascata. L'albero di uscita di un motore è accoppiato meccanicamente all'albero di ingresso di un altro motore. Controllando la velocità di uno o più motori nella cascata, la velocità complessiva del sistema può essere regolata.

Vantaggi del controllo a cascata:

• Alta capacità di potenza: Questo metodo può essere utilizzato per applicazioni ad alta potenza combinando più motori.

Svantaggi del controllo a cascata:

• Complessità: Il controllo a cascata richiede motori aggiuntivi e dispositivi di accoppiamento meccanico, che aumentano la complessità e il costo del sistema. Richiede inoltre un attento coordinamento e controllo di più motori.

In conclusione, ogni metodo di controllo della velocità per i motori a tre fasi AC ha i suoi vantaggi e svantaggi. Quando si sceglie un metodo di controllo della velocità, è necessario considerare fattori come l'intervallo di velocità richiesto, l'efficienza energetica, i costi e i requisiti dell'applicazione. Come fornitore di motori trifase AC professionale, abbiamo una vasta gamma di motori e possiamo fornire soluzioni personalizzate in base alle tue esigenze specifiche. Se sei interessato ai nostri prodotti o hai bisogno di maggiori informazioni sul controllo della velocità del motore trifase AC, non esitare a contattarci per gli appalti e la negoziazione.

Riferimenti

• Chapman, SJ (2012). Fondamenti di macchinari elettrici (5a edizione). McGraw-Hill.
• Fitzgerald, AE, Kingsley, C., Jr. e Umans, SD (2003). Macchinari elettrici (6 ° ed.). McGraw-Hill.
